Bevor innovative Fahrzeugkonzepte auf die Straße kommen, müssen sie zeigen, dass sie auch unter realen Belastungen bestehen. Genau hier setzt unser aktuelles Projekt an: die Entwicklung eines Prüfstands zur dynamischen Rahmenprüfung mit horizontalen Kräften gemäß DIN EN 15194:2018-11.

Auf Basis der normativen Anforderungen wurde am ICM – Institut Chemnitzer Maschinen- und Anlagenbau e.V. ein modularer Prüfstand konzipiert und umgesetzt, der reale Lastfälle reproduzierbar abbildet und eine präzise Mess- und Auswertestrategie ermöglicht. Die Entwicklung und Umsetzung des Prüfstands erfolgte dabei institutsintern und wurde von Felix Frühling und Markus Parthy begleitet.

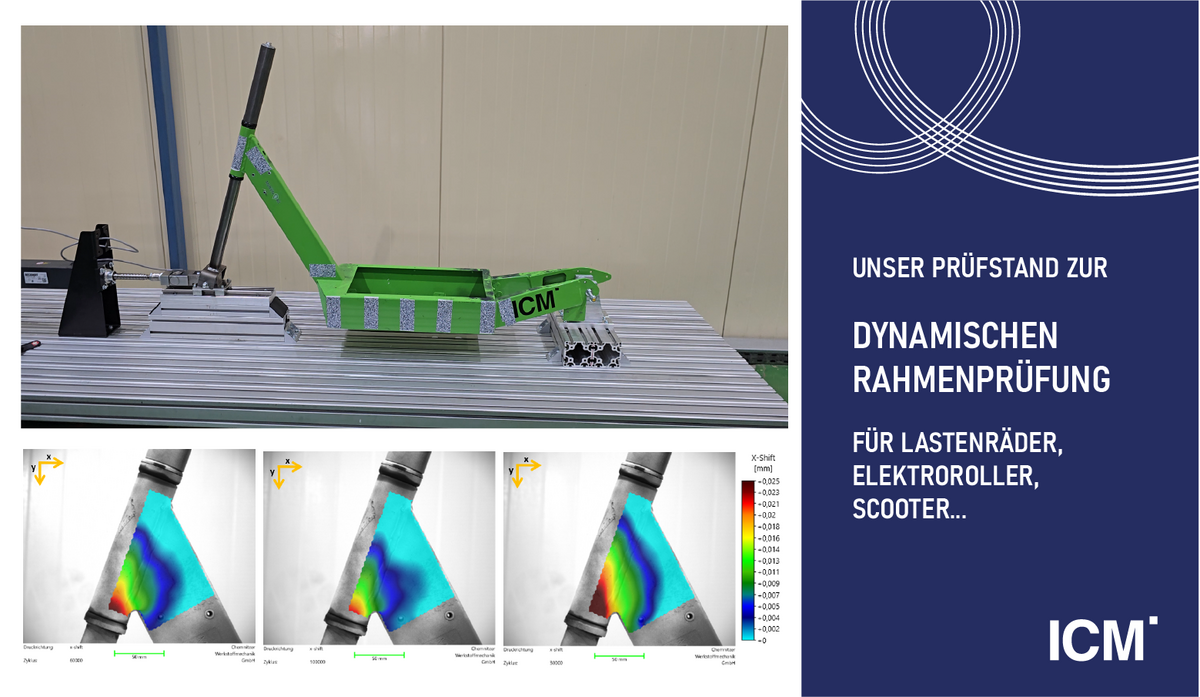

Zur Validierung des Prüfstands kam der ICM-entwickelte innvelo® Lastenroller zum Einsatz. Der Rahmen absolvierte die normgerechten Prüfläufe mit Bravour – und die Ergebnisse sind nun mess- und nachweisbar dokumentiert.

Im Fokus standen dabei insbesondere:

• Normgerechte Einleitung horizontaler Kräfte in den Rahmen
• Reproduzierbare Prüfläufe mit definierter Kraft-Zeit-Charakteristik
• Hochauflösende Datenerfassung während der Prüfung
• Objektive Bewertung des Struktur- und Verformungsverhaltens

Die aufgezeichneten Kraft-Zeit-Verläufe liefern belastbare Aussagen zum Lastverhalten des Rahmens. Ergänzend erfolgte eine detaillierte Verformungsauswertung mittels microDAC® in Zusammenarbeit mit der Chemnitzer Werkstoffmechanik GmbH. Dadurch können die experimentell ermittelten Verformungen gezielt den Ergebnissen aus FEM-Simulationen gegenübergestellt werden – eine wichtige Grundlage, um Simulationen zu validieren, Abweichungen zu analysieren und fundierte Aussagen zum Strukturverhalten unter realen Lasten zu treffen.

Der entwickelte Prüfstand dient damit als:

• Nachweisplattform für normkonforme Rahmenprüfungen
• Entwicklungs- und Optimierungswerkzeug für Fahrzeugstrukturen
• Absicherung von Simulationen durch reale Messdaten
• Basis für zukünftige Prüf- und Regelungskonzepte

Ein weiterer Schritt von der Konstruktion zum nachweislich geprüften Fahrzeugrahmen – und ein wichtiger Baustein für sichere, robuste und zukunftsfähige Mobilitätslösungen.
